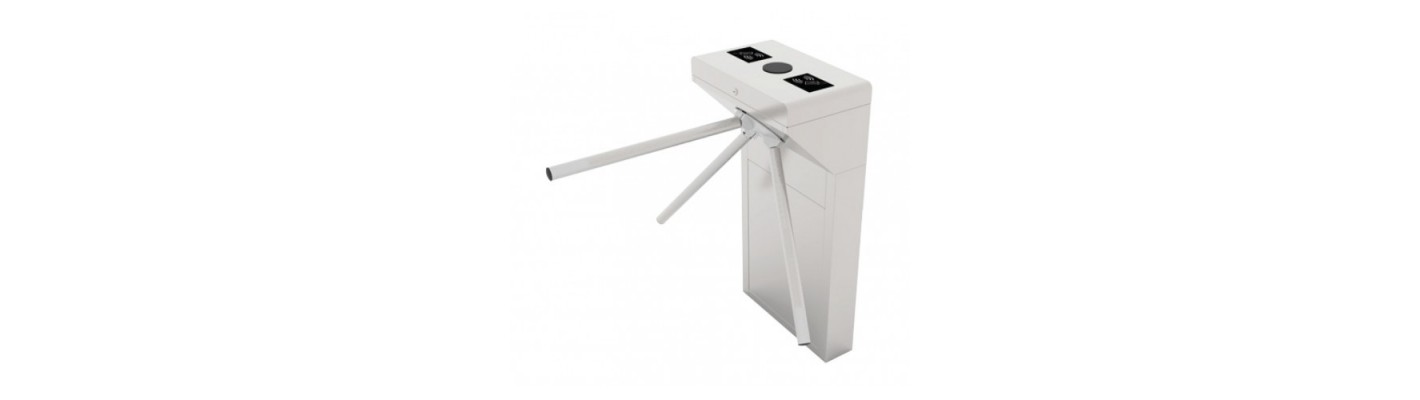

ZKTECO TS1011M: контроль прохода с металлическими планками

При организации систем контроля доступа (СКУД) на объектах с высокой проходимостью — в офисных центрах, на производственных предприятиях, в спортивных комплексах, на стадионах — часто используются турникеты-триподы. Они представляют собой три вращающиеся планки (преграждающие элементы), которые в исходном состоянии блокируют проход. После предъявления карты или иного идентификатора планки разблокируются, и человек может пройти, провернув их рукой или корпусом. Такие турникеты механически просты, энергоэффективны (планки возвращаются в исходное состояние под воздействием пружины, а не электродвигателя) и обладают высокой пропускной способностью. Специалисты по системам безопасности отмечают, что для уличной установки (даже под навесом) требуется корпус из нержавеющей стали и степень защиты IP не ниже IP54.

Примером такого устройства является ZKTECO TS1011M [EM/MF] турникет-трипод с контроллером и считывателями карт — устройство, объединяющее в одном корпусе механическую преграду и электронику СКУД.

Корпус и антивандальные свойства

Турникет выполнен из нержавеющей стали марки SUS304 — это коррозионно-стойкая аустенитная сталь, устойчивая к воздействию атмосферных осадков, а также к большинству моющих средств. Сталь матовая, не имеет зеркального блеска (что уменьшает количество отпечатков пальцев). Планки (преграждающие элементы, 3 штуки) длиной 496 мм также изготовлены из нержавеющей стали SUS304, что исключает их поломку при намеренном давлении или попытке силового преодоления (в отличие от пластиковых или резиновых планок, которые могут деформироваться). Размеры корпуса: 480 мм в ширину, 280 мм в глубину, 1008 мм в высоту. Такой рост немного выше стандартного, что удобно для установки турникета вплотную к стойкам ограждения.

Климатическое исполнение

Устройство рассчитано на эксплуатацию при температурах от –28 °C до +60 °C и влажности от 5 до 80% (без конденсации). Это позволяет устанавливать его на улице под навесом (прямые осадки на электронику не должны попадать — степень защиты IP54 допускает лишь ограниченное попадание пыли и брызг воды). Работоспособность в мороз до –28°С обеспечивается специальной смазкой и типом резины уплотнений. Энергопотребление низкое: 18 Вт в рабочем режиме и всего 6 Вт в режиме ожидания (когда люди не проходят). Питание, вероятно, низковольтное 12–24 В постоянного тока через внешний блок питания.

Электронная начинка

В корпусе встроен контроллер СКУД, то есть не требуется внешнего блока управления розетки 220 В для питания (включается сетевой шлюз) — Управление турникетом осуществляется встроенным микропроцессором. В комплекте также есть встроенные считыватели карт RFID (вероятно, 2 штуки — на вход и выход, с фронтальной и тыльной стороны). Поддерживаются карты двух типов: EM (карты Proximity 125 кГц) и MF (MIFARE 13,56 МГц). Стандартный набор для муниципальных и офисных систем. При необходимости к контроллеру можно подключить внешние считыватели (например, для биометрии — отпечатки пальцев, лицо). Наличие встроенных считывателей упрощает монтаж и экономит место.

Пропускная способность и надёжность

Турникет обеспечивает пропускную способность до 30 человек в минуту (при непрерывной разблокировке, без задержек на прикладывание карты). Так достигается при потоке около 1800 человек в час — для большинства объектов достаточно. Наработка на отказ (среднее количество проходов между поломками) составляет 1 000 000 циклов. Это стандартный показатель для качественных триподов, рассчитанный на несколько лет интенсивной эксплуатации.

Функция антипаника

В критической ситуации (пожар, эвакуация) турникет должен обеспечивать беспрепятственный выход. В модели TS1011M реализована автоматическая антипаника: при срабатывании сигнализации (или нажатии кнопки «Разблокировать все» от администратора) планки складываются или свободно вращаются в обе стороны, не препятствуя проходу. Возможно также механическое принудительное складывание планок вниз (ручной взлом), но в спецификации не уточняется. Она должна быть предусмотрена для соблюдения норм пожарной безопасности.

Светодиодная индикация и степень защиты

На корпусе есть светодиодные индикаторы: обычно зелёный означает «проход открыт», красный — «закрыто» или «ошибка доступа». Индикация также может использоваться для обозначения направления движения и STATUS работы турникета. Степень защиты IP54 означает, что устройство защищено от пыли (частицы не проникают внутрь в количестве, нарушающем работу — 4-й уровень) и от брызг воды с любого направления (5-й уровень). При прямом ливне с сильным ветром вода может проникнуть, поэтому рекомендуется устанавливать турникет под навес или козырёк. Для открытого неба требуется степень IP65–66.

Вес и установка

Вес брутто — 45 кг, нетто — 31 кг (разница — упаковка и, вероятно, металлическое основание). Турникет универсальный, устанавливается как внутри помещений, так и снаружи под навесом. Для монтажа необходимо залить бетонное основание с анкерными болтами.

Области применения и ограничения

Устройство подходит для:

• офисных зданий (контроль доступа в зону ресепшн);

• проходных заводов, складов;

• школ, ВУЗов, библиотек;

• бизнес-центров, технопарков;

• стадионов, фитнес-клубов (при условии монтажа под навесом).
